LHK系列自动跟踪补偿消弧线圈成套装置

35kv调匝油浸式自动跟踪补偿消弧线圈成套装置

[2015/7/18]



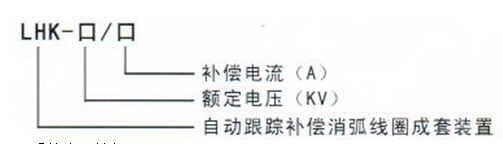

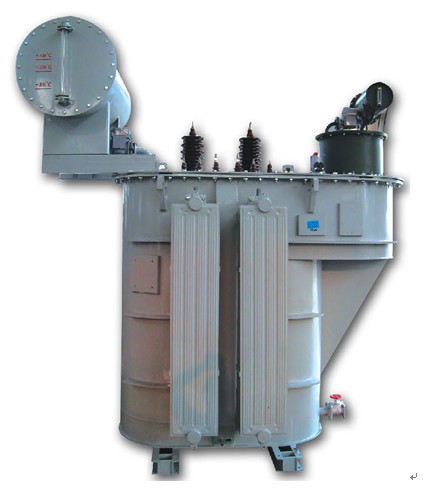

产品概述

随着我国国民经济的持续发展,电网规模越来越大,特别是电缆在配电网中的大量使用,使得系统电容电流大幅度增长。对于中性点不接地系统,当发生单相接地时,由于电容电流较大,弧光不能自熄,造成跳闸事故率上升,严重危胁着电网的安全运行。因此新颁布的电力行业标准DL/6201997《交流电气装置的过电压保护和绝缘配合》中明确规定:310kV架空线路构成的系统和所有35kV66kV系统,当单相接地故障电流大于10A时,中性点应装设消弧线圈;310kV电缆线路构成的系统,当单相接地故障电流大于30A时,中性点应装设消弧线圈。

LHK调匝油浸式自动跟踪补偿消弧线圈及选线成套装置具有输出补偿容量能平滑变动,并自动跟踪测量电容电流,在单相接地时,则应立即动作和充分补偿工频接地电流,促使电弧迅速熄灭。该设备安装于电网中性点,在电网发生接地故障时,该设备自动调整电感值,将接地电流控制在允许范围内,使接地点不产生电弧,避免对人身设备造成伤害,同时可快速选线,识别出故障线路方便检修,提高了电网供电可靠性和安全性。

该型式消弧线圈性能稳定,适合于大容量的接地补偿系统,该产品可广泛应用于666KV电力、冶金、石油石化、煤炭、纺织、船舶码头、轨道交通等行业的供电系统。

技术优势

1.成套装置运行方式灵活,可以采用“预调”的运行方式,也可以采用“随调”的运行方式。

2.成套装置具有调节速度快、调节方式灵活,选线快速、准确的特点。

3.成套装置能够实现多台消弧并列自动跟踪测量电容电流技术、接地故障录波技术等多项新技术,成功解决了多机并列运行,实时测量电容电流等多项技术难题。消弧线圈的投入不会对系统造成谐波污染。

4.控制器可以根据用户需要嵌入选线功能,最多可以对两段母线及40条线路进行选线。

5.本套装置采用工业级计算机,采用大屏幕LCD显示器、全中文图形化操作界面,系统运行参数一目了然。

6.成套装置具有零序录波功能,以便进一步分析和处理数据。同时配备管理信息系统,具有远方监视成套装置运行状况和接收远方数据等功能。

7.输出的补偿电流在0100%额定电流范围内调节。

8.本套装置一方面能够及时的进行补偿,另一方面适应配电网扩容需要,有良好的经济性。

技术参数

1)系统电压等级: 35kV

2)响应时间:≤ 5 ms

3)电流调节范围: 0100%额定电流

4)电流调节方式:无级连续

5)电容电流测量误差:≤±2%

6)残流:小于5A

7)中性点电压:正常运行时<5%相电压

8)选线路数: 48

9)接地信息记录:500次,可掉电保持

10)通信方式:RS232RS485,以太网

11)通讯规约:支持MODBUSCDTIEC61850

装置构成

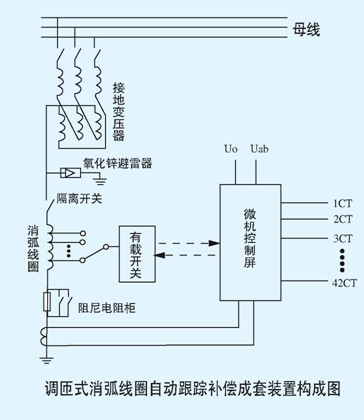

该装置由接地变压器、油浸调匝式消弧线圈、微机控制屏、阻尼电阻柜、氧化锌避雷器等构成,总体构成图如下图:

使用环境

1.接地变、消弧线圈等一次设备

1) 海拔高度: ≤1000m

2) 最高温度: 45

3) 最低温度: -35

4) 耐地震能力: 8

5) 地面水平加速度: 0.2 g(重力加速度)

6) 垂直加速度: 0.13 g (重力加速度)

7) 正弦共振三周波安全系数: ≥1.67

8) 风速: 离地面高 10m 处,平均最大风速 15 m/s

9) 月平均最高相对湿度: 90% 25下)

10) 日照强度: 0.1 W/cm2

11) 覆冰强度: 5 mm

12) 污秽等级: III

13) 日平均湿度: ≤95%

2. 控制器

1) 安装地点: 户内

2) 环境温度: -20~+40.6

3) 相对湿度: 94%

4) 周围无严重影响绝缘的污秽、无腐蚀性和爆炸性介质

5)电源:交流220V±10%

    直流220V
