LCY系列电网优化柜

LCY 电网优化综合保护装置

[2014/10/14]

一、概述

 我国3.6-40.5kV系统存在如下几种过电压,断路器开断动作过程产生的操作过电压、单相接地时产生的弧光过电压和雷击时产生的大气过电压等。目前尚无针对这些过电压的完整的保护方案,从而会发生电缆放炮、电动机缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因,除了与系统中安装的过电压保护装置的性能有关外,系统本身的复杂性对过电压装置的选择有着重要影响,对于不同的系统,选择过电压保护时需要考虑系统输配电线路的类型,输配电线路的网络结构,负载的性质和系统的接地方式等。

针对目前中低压系统过电压防治的现状,我公司研制生产了电网优化综合保护装置(简称优化柜,型号LCY),该柜可妳补系统中过电压保护元件及装置的不足,提升了系统的过电压保护水平。

二、使用范围

    电网优化综合保护装置适用于发电、变电和用电企业的3.6-40.5kV电力系统,并可替代电压互感器柜、专用避雷器柜等。

三、工作原理

 LCY优化柜采用我公司研制的专用原件---大容量综合过电压保护装置器,能够有效平缓过电压的上升前沿并消平电压尖峰,可以全面消除 系统过电压保护的死区。

LCY优化柜采用本公司YH-LCX组成的PT消谐优化装置.LCY优化柜在正常运行时,柜内智能微机装置实时不间断的检测PT提供的电压信号,一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象,智能微机装置利用DSP高速、重复的数据处理能力实现博立叶分析,通过对电压互感器PT的二次电压进行采集、判断,及时准确地对系统的各种状态进行分析,判断出系统的故障情况,并显示故障类别,输出相应的开关量接点信号,用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示,远程通信和数据保护功能。

电网优化综合保护装置具有RS485接口,配有标准的Modbus通讯规约,与用户微机监控系统实现数据远距离通讯和数据传达。

四、产品特点

本产品是根据用户系统要求,提供全面的供电压保护方案。因此在产品设计时,用户需要提供详尽的系统结构和参数。

其特点为:

  ★消除系统过电压保护的死区,保护配电系统的高压设备绝缘;

  ★消除零序电压准确,消除主PT采用开口角开路方案的固有的正常运行时三相电压不平衡及零序电压超标现象,有效地抑制超低频震荡电流,消除熔断器频繁熔断现象;

  ★采用多核技术,各监控单元独立运作,判断更快更准确;

  ★吸收系统过电压能量大;

  ★取代了PT柜,具有过电压、低电压、失压等保护功能,性价比高;

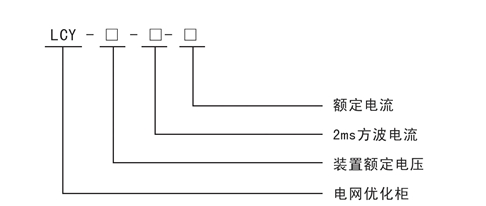

五、技术参数





   额定电压(kV):3.6、7.2、12、24、40.5

  额定频率(Hz):50

  2ms方波电流(A):800~2400(根据系统方案确定)

  技术序号:根据系统参数确定并备案的序号

  控制器参数:电源电压:DC/AC220V+10%(可选择DC/AC 110V)

              通讯接口:RS485接口

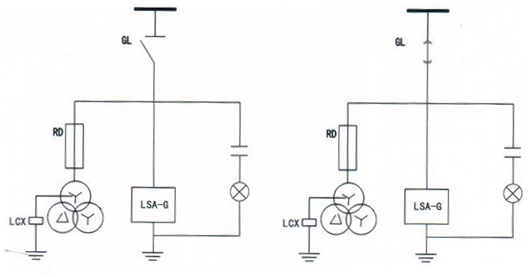

六、一次系统图



七、使用环境

环境温度:-30℃至+60℃

大气压力:80~110kPa

空气相对湿度:90%(25℃)、50%(40℃)

海拔高度≤2000米(高海拔地区使用订货时需说明海拔高度)

安装地点应具有防御风、雨、沙和防尘设施

使用地点:不得有爆炸危险的介质,周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体,不允许环境充满蒸汽及含有较严重霉菌存在

安装条件:无剧烈震动及爆炸性介质的室内(室外安装需订货时说明)

污秽等级:Ⅱ级

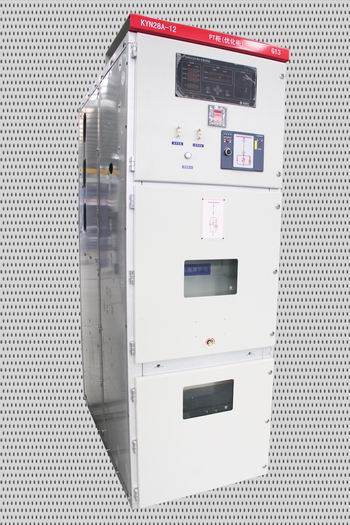

八、外形及安装尺寸

整套装置为固定式或手车式开关柜,外形尺寸可根据用户要求加工,6kV(或10kV)可仿KYN28柜子结构尺寸,但为用户今后检修方便考虑,宽度一般不小于1000,对于35kV柜体,宽度一般不小于1800;深度和高度可以按照与其并柜的柜体尺寸来定。



如用户有特殊要求应在订货时提出。
