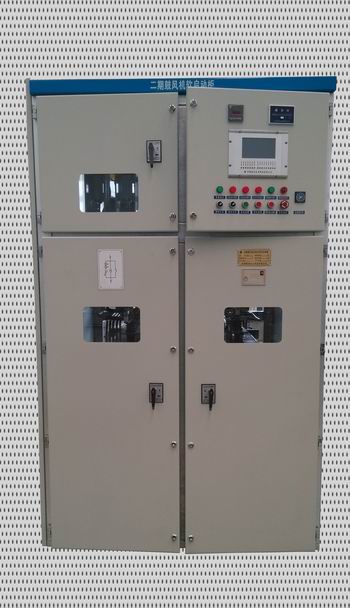

LCQ型自励磁式高压固态软启动装置

LCQ型自励磁高压固态软启动

[2014/10/14]

 一、工作原理

    LCQ型自励磁式高压固态软启动技术以磁阀式可控电抗器为核心,配合晶闸管控制器件,通过控制晶闸管导通角,改变调节直流控制电流和电抗器铁芯磁阀的磁阻,达到平滑调节电抗器感抗的目的。

   磁阀式高压固态软起动是将电抗值可调的磁阀电抗器与电机定子绕组串联,实现降压软起动。电机起动时,断路器闭合,电抗器电抗值很大,将起动电流限制在1.5~2.5倍额定电流之间,随后,磁阀电抗器的电抗值迅速自动调节,在数秒时间内将起动电流锁定在设定的1.5~3.5倍额定电流值(例如2.6倍)。随着电机转速的增加,磁阀电抗器的电抗值逐渐减小,以保持电机电流为恒定值,实现恒流起动。当电机转速接近额定转速,电机电流下降到1.1倍时,旁路开关闭合,将磁阀电抗器切除,电机平滑过渡到全压运行方式。整个起动过程中,电机电流十分稳定,转速平稳上升,无任何二次冲击。本磁阀高压软起动优良性能已得到大量用户的一致认同,堪称固态软起动装置中的“宝马”、“奔驰”。



二、LCQ型磁阀式高压固态软起动装置技术优势

  1. 可靠性高且免维护

  ★将磁阀取代晶闸管阀组,可靠性极高,且免维护;



           磁阀式软起动                        晶闸管软起动

   ★创新的磁阀结构和极限磁饱和技术,起动性能优异:

    A. 电抗器电抗值调节范围宽,起动电流可以在1.5~4.0倍额定电流范围内任意设定;(标准设计为2.0~3.5

    B. 起动电流谐波很小,噪音水平低;

    C. 起动电流曲线可以根据需要设定为爬坡方式、恒流方式,并精确锁定控制;

   ★具备软停止功能;

   ★磁阀式可控电抗器本体采用真空环氧浇注工艺,F级绝缘,具有电压分布均匀,散热好、机械强度高、防潮、防腐蚀,使用寿命长等优点;

   2. 控制系统稳定

   ★以西门子PLC作为控制器,应用FPGA高性能大规模集成芯片作为脉冲功率放大和国外品牌触摸屏作为人机界面,操作、调试方便,可靠性高;

   ★控制系统可实时显示起动曲线并记录,具有开关变位信息记录功能、故障记录和显示功能,具备与上位机的通信功能;



三、 适用范围

    额定电压3kV~10kV,额定功率100~30000kW各类负载的鼠笼型(同步或异步)电动机。

四、 性能特点

  起动电流可在1.5~4倍额定电流通过触摸屏人机界面设定并锁定,误差≤±0.05;

 当起动电流降至1.1倍额定电流时,控制器发出短接信号,短接时无二次电流冲击;

  起动过程,电机加速平稳,无机械冲击;

  起动电流不受环境温度及连续起动影响,可连续起动;

  ◆采用紧耦合结构,容量调节范围广,无需外加控制大电流,无漏磁,噪音小,无谐波污染;

  软起动装置自身具有过流、星点脱扣、起动超时、晶闸管过载等保护功能;

  ◆安全性高,使用寿命长达25年以上;体积小,免维护;

  提供RS485接口,可实现远程通讯;

  采用PLC为主控制核心,触摸屏为人机界面,控制单元抗干扰能力强,可靠性高;

  柜式结构,前后开门,地沟进线,下进下出。

五、技术参数

  额定电压:3kV、 6kV、 10kV

  额定功率:100 ~ 30000kW

  限流范围:1.5 ~ 4倍可设定 (标准设计为2.0~3.5倍)

  起动时间:5 ~ 60秒可调 (120秒 可选)

  防护等级:IP20  IP30

  连续起动次数:不限

六、环境条件

  温度:-30℃ ~ +40℃

  空气相对湿度不超过 90%

  海拔高度≤1000米(高海拔地区使用订货时需说明海拔高度)

  安装地点无腐蚀金属或破坏绝缘的气体。

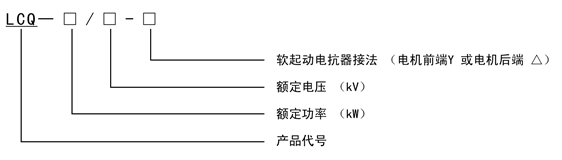

七、型号说明

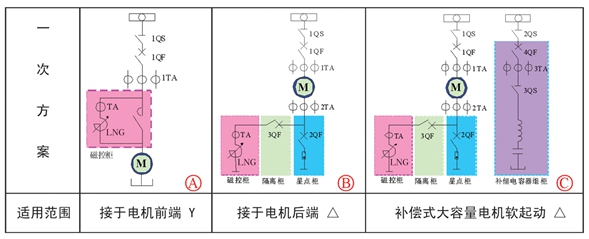

八、一次方案图



九、启动电流、电压曲线图

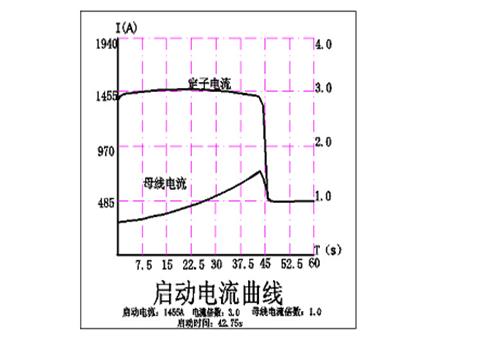

 1. 启动电流曲线

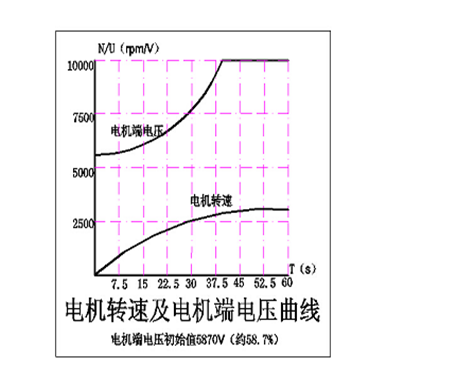

 2. 电机转速及电机端电压曲线
