LNG系列变电站动态无功补偿装置

一、适用范围

MSVC 型动态补偿（滤波）装置主要用于 6-110kV 电力系统，能实现无功动态补偿，提高功率因数，稳定电压，同时滤除谐波，以改善电网的电能质量。该装置目前广泛应用于电力电子、煤炭、电气化铁路、冶金、化工、光伏、风电、等领域，节电效果十分明显。

二、工作原理

LNG型磁控电抗器式动态无功补偿及谐波治理装置主要由补偿滤波电容器和磁控电抗器组成。其原理是根据自动控制器对系统的无功功率取样，自动调节磁控电抗器的晶闸管控制角，改变磁控电抗器铁心的磁导率，使磁控电抗器的电抗值连续可调，从而实现系统无功的平滑补偿。

该设备连接到系统中，电容器能够提供固定的容性无功功率，通过磁控电抗器的电流决定了从磁控电抗器输出的感性无功值，感性无功与容性无功相抵消，具有快速响应、高可靠性的特点，保证功率因数稳定在0.95及以上。电压几乎不波动。

方式专利名称：

1.环保型箱变式自动跟踪无功补偿装置（ZL2012 2 0262992.1）

    2.自动跟踪无功补偿装置（ZL2012 2 0262195.3）

三、方案优点

（1）装置具有自身损耗小（磁控电抗器自身损耗1%左右）、可靠性高、占地面积小、制造和维护成本低、谐波小等优点。磁控电抗器内部无动作元件，不会对系统造成冲击。

（2）装置为无级调节，能实现无功的连续补偿。

（3）装置既能有效滤除谐波，又能取得良好的补偿效果。

（4）装置反应速度为20ms-100ms，能及时跟踪负载变化，补偿效果良好。磁控电抗器免维护，可以节省后期维护成本。

（5）磁控电抗器与电容器组合提供连续可调的无功，从而更精密地控制电压和无功，功率因数可以保持恒定，并达到最好的电压合格率及最低的网损。

（6）磁控电抗器真正实现了：结构可靠、制造工艺简单、产品性能先进、成本低等优良的技术经济指标，解决了目前各类可控电抗器成本高、生产效率低、温升高、噪音大、难以在实际生产中应用等问题。

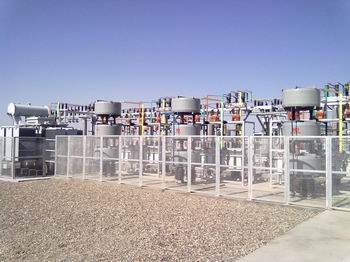

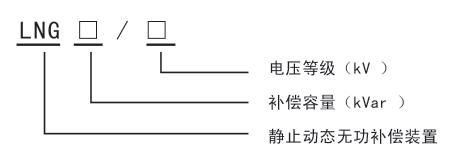

四、型号说明

五、一次系统原理接线图

 六、装置主要技术参数

    1、电压等级：6-330kV（含27.5kV单相）；

    2、容    量：150kVar-100000kVar；

    3、响应时间：100-200ms

    4、调节范围：0%-100%；

    5、损    耗：0.3%-0.8%

    6、噪    音：小于65dB

七、使用环境条件

     (1) 安装地点 : 户内 / 户外。

     (2) 海拨高度 :≤2000m （高海拔地区使用订货时需说明海拔高度）。

     (3) 环境气温 : － 25 ℃ ～＋ 45 ℃。

     (4) 月平均最大相对湿度： 90 ％（ 25 ℃ 时）.

     (5) 耐地震能力：地面水平加速度 0.2 ｇ , 垂直加速度 0.1 ｇ。按标准试验， 安全系数 ≥1.67。
