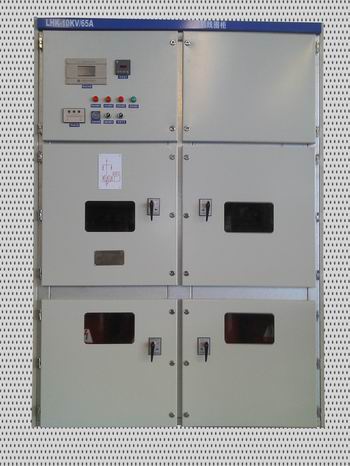

LHK系列自动跟踪补偿消弧线圈成套装置

LHK消弧线圈及选线

[2014/10/14]

一、概述

     随着配电网的扩大,系统单相接地电容电流增大导致系统接地故障扩大的情况时有发生。我公司拥有自主知识产权的LHK系列自动跟踪补偿消弧线圈成套装置,采用无档预补偿的先进技术,产品性能优良,广泛应用于电力、冶金、石油石化、煤炭、纺织、船舶码头、轨道交通等行业。

二、工作原理

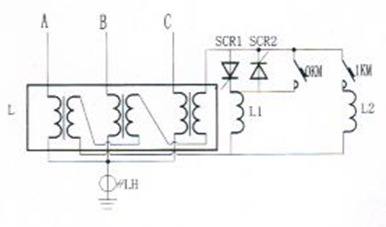

    LHK系列自动跟踪补偿消弧线圈成套装置由三相五柱消弧线圈、低压电抗器、阻尼电阻箱、控制器及附件、装置客体等构成。工作原理图如下:



    三相五柱消弧线圈L将消弧线圈固定补偿部分与接地变压器合二为一,电网没有接地故障时仅相当于接地变压器,在有接地故障发生时,相当于接地变压器与固定补偿电感。通过可控硅调节低压电抗器L1、L2的导通电流,即可调节三相五柱消弧线圈副边电感电流的大小,从而改变原边的电感电流,实现消弧线圈电感电流对电网对地电容电流的自动跟踪补偿。

三、技术参数



    额定电压:6kV、10kV

    额定频率:50Hz

    控制电源:DC220±10%V或AC220±10%V

    补偿电流:20-120A或用户要求,也可按容量(kVA)提供

    补偿可调电流:5-100A或用户要求,也可按容量(kVA)提供

    接地变容量:用户要求,如需要附加站变,订货时需说明

    安装方式:1. 户外独立安装(加户外防雨箱式外壳)

              2. 户内独立安装

              3.与变电所10kV开关柜并柜安装,消弧成套装置安装在与开关柜结构相同的柜型内。

四、功能特点

◆消弧线圈采用三相五柱结构,将消弧线圈和接地变压器合二为一,H级绝缘。干式结构、单柜室内安装,同类产品中占地面积小,柜型可与高压室原有开关柜配套,根据需要可并柜安装,也可独立成室安装;

◆直接快速调感式自动跟踪补偿无机械传动部分,响应速度快,调节精度高,残留小;

◆微机自动跟踪控制系统采用在线实时测量计算法,可快速、准确、直观完整的计算并显示电网的相关参数。根据设定值自动调整消弧补偿电感电流,使系统临时运行在最佳工作状态。

◆无档调节技术,补偿后接地点无功残流可小于3A;

◆实时跟踪显示电网电容电流值、电网电压值、电网零序电压值;

◆具有补偿状态指示,100次补偿追忆,100次故障追忆;

◆可实现多台消弧线圈并列运行;

◆具有RS485通信接口,便于接入变电站综合自动化系统;

◆具备完善的零序过压、五防闭锁等保护功能,能充分保证消弧线圈的可靠运行。

五、使用环境

     环境温度:-25℃至+40℃,最高日温度+40℃,最高日平均温度不大于30℃,最高年平均温度25℃。

     相对湿度:日平均值不大于95%;月平均值不大于90%;有凝露出现。

     海拔高度≤1000米(高海拔地区使用订货时需说明海拔高度);

     安装条件:无剧烈震动及爆炸性介质的室内(室外安装需订货时说明)

     污秽等级:Ⅱ级

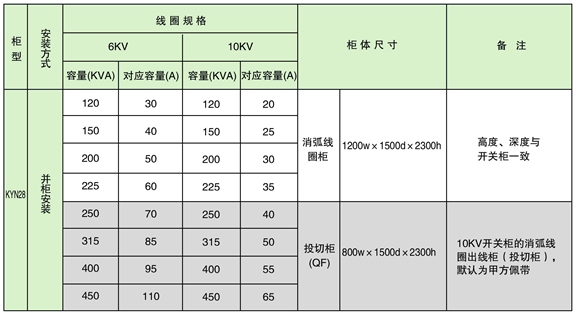

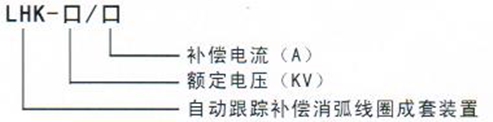

六、消弧线圈柜体尺寸规格选型表
