LCH智能消弧消谐柜

LCH 智能消弧消谐柜

[2013/11/6]

一、概述

     LCH系列消弧消谐及过电压保护、PT柜适用于3-35kV三相非直接接地电力系统中,对各类过电压进线限制,以提高该类电网运行的安全性及供电的可靠性。

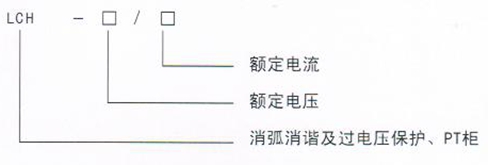

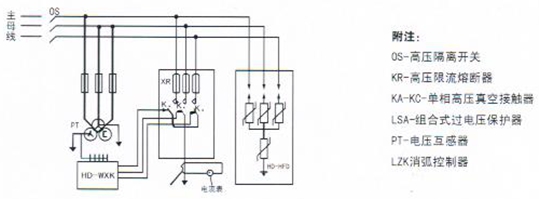

二、工作原理



    当系统发生单相接地或PT单相断线时,PT的辅助二次输出信号U将由低电平成高电平,消弧控制器LZK启动,对PT二次信号Uao、Ubo、Uco进行计算处理,判断故障类型和相别,并做出如下处理:

◆如果是间歇性电弧接地,则LZK在20ms之间向故障相真空接触器发出合闸命令,真空接触器在10ms之内将故障相与接地网直接连接,LCH装置在30ms之内将弧光接地快速转化为金属性接地。LCH装置动作后LZK面板上显示故障相别和弧光接地信号,同时输出无源开关量接点信号。

LCH装置动作后,间隔4-5s真空接触器分闸,若是瞬间故障且已消失,则装置不再动作,系统恢复正常;若为永久故障,则真空接触器再次合闸。

若本装置用于电缆线路,则第一次动作后真空接触器不再分闸。

待故障线路切除后装置由值班员现场手动复位或由控制室远程复位。

◆如果是单相金属性接地,则LZK面板上显示故障的金属接地信号,同时输出无源开关量接点信号,若用户考虑人身安全提出特殊要求,则在发生金属性接地时,也可由LZK向故障相真空接触器发出合闸命令。

◆如果是PT断线故障,则LZK面板上显示故障相别和断线信号,同时输出无源开关量接点信号。

三、技术参数



     额定频率:50Hz

     额定电压:3、6、10、35kV

     额定电流:10、31.5、63、80、100、125、160、200、315A

     额定短路开断电流:50kA

     消弧控制参数:

                 ①电源电压:220V DC/AC

                 ②电压测量精度:0.5%

                 ③通讯接口:RS485

四、装置的优点

  当中性点不接地系统加装本装置后:

  ◇一旦系统发生单相弧光接地,装置可在30ms之内动作,不仅使故障点的电弧立即熄灭,同时也有效地限制弧光接地过电压;

  ◇装置动作后,允许200A的电容电流连续通过2h以上,以便用户可以在完成转移负荷的倒闸操作之后再处理故障线路;

  ◇装置可将发生在相与相之间和相与地之间的各种过电压限制在3.5倍以下:

    ◆若系统发生单相金属接地或单相弧光接地时,本装置动作可使接触电压和跨步电压大大降低,更有利于保障人身安全;

    ◆本装置的保护功能不受电网大小和运行方式的影响;

    ◆装置结构简单,安装方便,适用于供电企业、用电企业和发电厂用电系统的中压电网;

    ◆本装置具有较高的性价比,可取代消弧线圈,接地变压器及其控制屏,对于新建工程还可省掉PT柜。

五、使用环境

    环境温度:户内型-25℃——+40℃;户外型-40℃——+60℃

    海拔高度≤2000m(高海拔地区使用订货时需说明海拔高度)

    使用环境:不得有粉尘、煤气、烟气等具有爆炸性介质的场所

六、外形及安装尺寸

    装置的标准尺寸(10kV)

       1000*1500*2300mm(宽*深*高)

    装置的标准尺寸(35kV)

       1800*2800*2600mm(宽*深*高)
