LSA-3kv/6kv/10kv系列组合式过电压保护器

一、使用范围

LSA组合式过电压保护器，是一种新型的过电压保护器，是针对常规避雷器的缺点而设计的具有独特联接方式和结构形式的过电压保护器。与常规的避雷器相比，LSA组合式过电压保护器具有不可比拟的优点，主要用于电力、化工、冶金、矿山、油田、煤矿、建筑等行业中性点非有效接地系统中，保护变压器、开关、母线、发电机、电动机、电炉、电解槽等电气设备，既能保护相地绝缘，又能保护相间绝缘，对大气过电压及各种真空开关引起的操作过电压均能起到保护作用。

二、型号说明

    本系列产品的工作元件采用组合式结构，内部各单元均为单独密封单元，外部采用高压绝缘材料再次密封对外绝缘，产品外壳不带电，仅有四个接线端子，产品为整件，结构紧凑，其型号命名为：

三、原理介绍

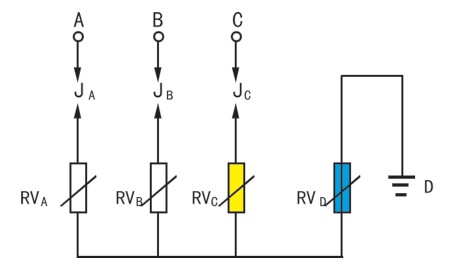

   LSA组合式过电压保护器是采用独特的放电间隙和特性优异、通流容量大的非线性氧化锌电阻片经过科学计算合理组合而成。其中ZnO电阻片可分为四个保护单元，放电间隙为三个保护单元，使该产品不会产生误动现象，其电气原理如下：

如图所示，在工频状态下，放电间隙实际上只是一个容量极小的电容，这时电路中只有微小的容性电流通过，没有阻性电流，也就是说A相、B相、C相电源电压是由Ja、Jb、Jc三个间隙承担的，三个间隙的下端对地之间是由纯ZnO阀片组成，工频状态下具有相同的电位。间隙两端的电位差完全由电网的实际工频状态来决定的，不受其它外界因素的影响，使保护器的稳定性得到保证，安全性也有了极大的提高。

专利号ZL 2012 2 0263317.0

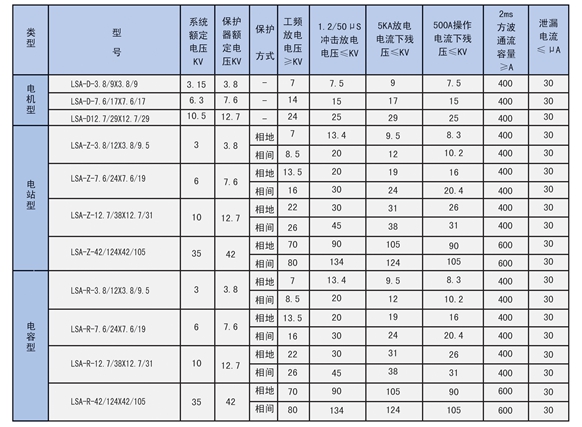

四、LSA组合式过电压保护器技术参数

五、LSA组合式过电压保护器的主要特点

    该系列产品采用放电间隙与氧化锌电阻片优化组合，大大降低了氧化锌电阻片承担的荷电率，使保护器可以安全地动作数万次，无需考虑其老化问题。

    该系列产品相间保护单元的放电电压与相地保护单元的放电电压不尽相同，相地保护单元和相间保护单元皆独为统一体，各司其职，不会造成误动作。该系列产品的残压值比一般保护器的残压值低40%左右，保护范围广，可以减少保护设备的投资。

    该系列产品设计新颖，度为一体，体积小，重量轻，可以直接安装在开关柜或手车上，也可也安装在其它地方，保护器的外壳不带电，为绝缘体，易于维护操作。

    该系列产品采用了加强型设计，使用双重密封，增大了爬电距离和电阻片的直径，提高了保护器自身的安全性能，可以在重污秽地区使用。

六、使用条件

  户内安装，环境温度-40℃至+40℃，也可以根据用户要求特殊加工，安装在户外；

  海拔高度≤3000米（高海拔地区使用订货时需说明海拔高度）；

  电力系统频率50Hz、60Hz；

  保护器安装点电力系统短时工频电压升高不得超过保护器的额定电压；

  最大风速＜30m/s，地震烈度7度以下

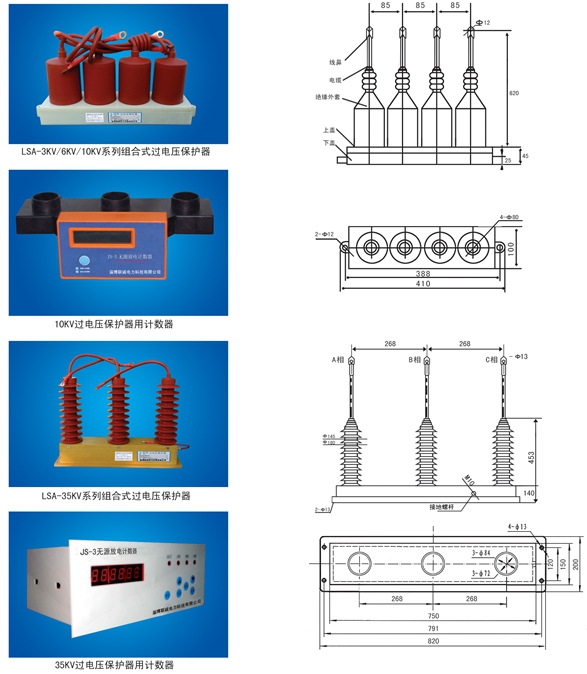

七、产品外形及使用尺寸
