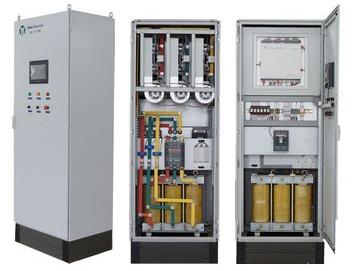

LC-SVG静止无功发生器

 一、静止无功发生器（SVG）概述

静止无功发生器是FACTS设备的主要成员，它以双数字信号处理器（DSP）为核心，通过电抗器将自换相桥式电路并联在电网上，采用实时数据采集技术和动态跟踪技术，不断监测电网和系统的电压、电流并进行一系列的运算,最后经由以IGBT为核心的变流单元输出补偿到系统或电网,在快速连续的补偿调整系统无功功率的同时，还可以显著地改善负荷与公共电网连接点处的电能质量，提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑制谐波污染。

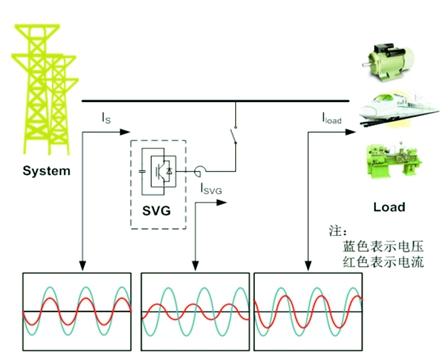

二、补偿原理

三、产品优势

   ◆快速响应能力：响应速度不超过90μs，对于变化频繁的无功电流能够实行快速补偿。

  ◆高度的可靠性：具有输出过流、直流侧过压、直流侧欠压、交流侧过电压、交流侧过电压。

   ◆IGBT死区保护以及IGBT综合保护等多重保护功能。

  ◆电压闪变抑制能力强，“有源设备”的运行范围宽，在一定范围内可以提供有功功率。

  ◆大容量的补偿能力：本产品可以实行并柜扩容，使得对大容量无功补偿成为可能。

   ◆简单的操作方法：操作简单，只需与负荷并联接入系统，接上采样互感器即可。

   ◆美观的结构设计：内部结构简洁，基于模块化设计，便于安装和维护。

 ◆高性价比：全面国产化技术，控制器、变流器及产品结构等方面有自主的知识产权。

   ◆节能降耗能力强：减小系统的畸变功率，用户得到直接的节能收益。

   ◆LC-SVG系列化产品可以应用到各种环境。

   ◆功率损耗低，节电效果明显，能够解决三相不平衡问题。

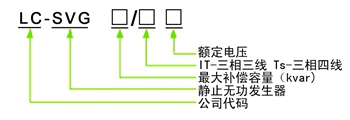

四、型号说明

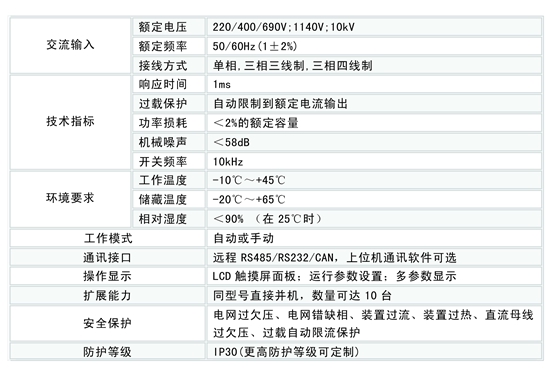

五、主要参数

六、基本功能

   ◆动态补偿电网无功功率，暂态响应时间小于1ms；

   ◆动态抑制特定次（2-50次以内）电流谐波；

   ◆可以瞬间提供一定有功功率，补偿电网电压跌落和闪变；

   ◆并网后可以自动运行，不需要人员操作；

   ◆中文图形液晶显示，人机界面清晰友好；

   ◆具有完善的自诊断和监视功能，对故障可具体定位，方便调试；

   ◆具有完善的软硬件看门狗，保证装置可靠运行；

   ◆具有完善的在线运行状态监视功能；

   ◆准确测量并显示系统当前的各个状态量。
