高低压成套开关设备系列
[2014/9/30]

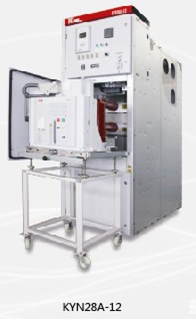

KYN28金属铠装移开式开关柜
1、KYN28-10产品概述
KYN28金属铠装移开式开关设备,适用于户内三相50HZ、7.2-24KV的电力系统中,主要应用于发电厂、变电所、工矿企业及高层建筑等。
KYN28A型系列的业绩:1、国家电网主供产品,在山东、天津、浙江、内蒙等电网业绩显著;2、国家援建项目主供产品:安哥拉首都地块建设13个主变电站、泰国和印尼电厂等项目;3、中标国内重点项目:北京奥运会五棵松体育馆、青岛市政府及海底隧道、山西晋城煤层气电厂、东营胜利油田等主配电室。
2、KYN28-10主要技术特点
① 完整的全封闭铠装柜体结构;
②完善的防误功能,可靠的“五防闭锁”设计;
③可靠的接地系统,采用铜排组成的封闭接地回路;
④具体完善推进机构,金属活门门帘机构,保证可靠的机械联动;
⑤良好防凝露措施;内部故障泄压通道,保证人身和设备安全。
3、KYN28-10主要参数
序 号 | 项 目 | 单 位 | 技 术 参 数 | ||
1 | 额定电压 | kV | 10 kV | 24 kV | |
2 | 额定电流 | A | 630~4000 | 630~2500 | |
3 | 额定频率 | Hz | 50 | ||
4 | 额定短路开断电流 | kA | 25\31.5\40\50 | 25\31.5 | |
5 | 额定短路关合电流 | kA | 63\80\100\125 | 63\80 | |
6 | 额定短时耐受电流 | kA | 25\31.5\40\50 | 25\31.5 | |
7 | 额定短路持续时间 | S | 4 | ||
8 | 额定短时工频耐受电压 | kV | 对地:42 断口间:48 | 对地:65 断口间:79 | |
9 | 额定雷电冲击耐受电压 | kV | 对地:75 断口间:95 | 对地:125 断口间:145 | |
10 | 额定操作顺序 |
| O-0.3s-CO-180s-CO |

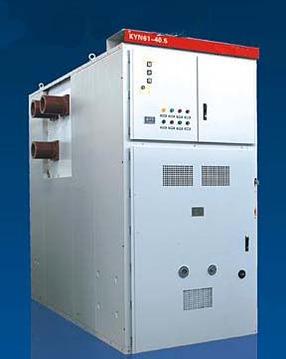

KYN61-35型开关成套设备
1、KYN61-35产品概述
KYN61-35型开关成套设备具有结构紧凑,可配置国内外多种型号的断路器,使用安全方便的特点。
2、YN61-35主要技术特点
① 完整的全封闭铠装式柜体结构,性能稳定可靠,机械强度高;
② 完善的防误功能,可靠的“五防闭锁”设计;
③ 可靠的接地系统,采用铜排组成的封闭接地回路;
④具体完善操作推进机构,金属门帘机构,保证可靠的机械联动;
⑤采用美国亨斯迈公司树脂和固化剂生产绝缘件,具有良好的绝缘、抗老化性能;
⑥ 采用对流通风和加热排气防凝露措施,完善内部故障泄压通道,保证人身和设备安全。
3、KYN61-35主要参数
序 号 | 项 目 | 单 位 | 技 术 参 数 |
1 | 额定电压 | kV | 35 kV |
2 | 额定电流 | A | 1250/1600/2000/2500/3150 |
3 | 额定频率 | Hz | 50 |
4 | 额定短路开断电流 | kA | 25\31.5 |
5 | 额定短路关合电流 | kA | 63\80 kA |
6 | 额定短时耐受电流 | kA | 25\31.5 kA |
7 | 额定短路持续时间 | S | 4 |
8 | 额定短时工频耐受电压 | kV | 对地:95 断口间:117 |
9 | 额定雷电冲击耐受电压 | kV | 对地:185 断口间:215 |
10 | 额定操作顺序 |
| O-0.3s-CO-180s-CO |
GGD型低压固定式成套开关柜
1. 用途
GGD型低压固定式成套开关柜适用于发电厂、变电站、厂矿企业等交流50Hz、额定工作电压为400V,额定工作电流至3200A的配电系统,作为动力、照明及配电设备的电能转换、分配与控制之用。
2.执行标准
本产品符合GB7251.1-1997《低压成套开关设备和控制设备》的要求。
3.使用条件
a)周围空气温度上限+40°C,而且在24h内其平均温度不得超过+35°C。周围空气温度的下限为-5°C;
b)海拔高度不超过2000m;
c)空气清洁,相对湿度在最高温度为+40°C时不超过50%。
d)污染等级3。
4. 结构特点简介
4.1 框体采用组合柜的形式,构架用8MF冷弯型钢局部焊接组装而成,其型材的二侧面分别有模数为20mm 和100mm安装孔,使得框架组装灵活方便。
4.2 GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺 寸,是整柜美观大方、面目一新.
4.3 柜体上下两端均有不同数量的散热孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷 风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。
4.4 柜体的顶盖在需要时可拆卸,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。
4.5 柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。

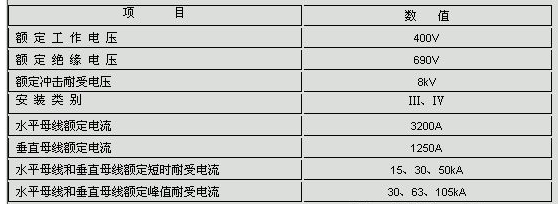

5. 主要技术参数
6、外形尺寸:
600*600(800)*2200mm(W*D*H)
800*600(800)*2200mm(W*D*H)
1000*600(800)*2200mm(W*D*H)
1200*800*2200mm(W*D*H)
